MECE 2.2 Maneja circuitos eléctricos inductivos, en la verificación de equipos

INDUCTOR: También conocido como bobina o choque, es un dispositivo que esta constituido por un alambre arrollado sobre un núcleo, este núcleo puede ser de aire, hierro, carbón, etc. Dependiendo del diámetro del núcleo y del número de espiras, una bobina tiene cierta inductancia; las bobinas se representan en los diagramas con la letra L.

Llamaremos inductancia al campo magnético que crea una corriente eléctrica al pasar a través de una bobina de hilo conductor enrrollado alrededor de la misma que conforma un inductor. Un inductor puede utilizarse para diferenciar señales cambiantes rápidas o lentas. Al utilizar un inductor con un condensador, la tensión del inductor alcanza su valor máximo a una frecuencia dependiente de la capacitancia y de la inductancia.

La función de una bobina, es oponerse a los cambios en la dirección de la corriente. Los principales tipos de bobinas son: de núcleo de aire, de núcleo de hierro y de núcleo de ferrita.

Inductancia, unidades

La inductancia mide el valor de oposición de la bobina al paso de la corriente y se miden en Henrios (H), pudiendo encontrarse valores de MiliHenrios (mH). El valor depende de:

• El número de espiras que tenga la bobina o inductor (a más vueltas mayor inductancia, o sea mayor valor en Henrios).
• El diámetro de las espiras (a mayor diámetro, mayor inductancia, o sea mayor valor en Henrios).
• La longitud del cable de que está hecha la bobina.
• El tipo de material de que esta hecho el núcleo, si es que lo tiene.

Aplicaciones de una bobina / inductor

• En los sistemas de iluminación con lámparas fluorescentes existe un elemento adicional que acompaña al tubo y que comúnmente se llama balastro
• En las fuentes de alimentación también se usan bobinas para filtrar componentes de corriente alterna y solo obtener corriente continua en la salida
• En muchos circuitos osciladores se incluye una  bobina o inductor. Por ejemplo circuitos RLC serie o paralelo.

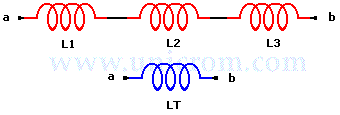

Circuito Serie:

En un circuito serie están conectados dos o más inductores formando un camino continuo, es condición que se encuentren suficientemente alejados para que no exista acoplamiento entre ellos.

Las características de un circuito serie inductivo son las mismas de la de un serie resistivo ya que se resuelven de igual manera solo cambia el elemento pasivo en este caso del circuito inductivo usaremos inductancias o bobinas, su símbolo es la    L.

Su ecuación para hallar la inductancia total es:

LT = L1 + L2 + L3 + L4 + L5

 Fórmula para calcular voltajes en un circuito inductivo tipo serie.                                            Vt= VL1+VL2+VL3+…..+VLn. Fórmula para calcular la corriente en un circuito serie inductivo.It= IL1=IL2=IL3=……=ILn

Circuito paralelo

De igual forma, un circuito inductivo en paralelos sigue las mismas reglas que un circuito resistivo, en el cual la inductancia total se calcula mediante la suma de los inversos:

1/LT=(1/L1)+(1/L2)+(1/Ln)

Para calcular los voltajes de un circuito inductivo paralelo:

Vt= VL1=VL2=VL3=…..=VLn.

Para calcular las corrientes:

It= IL1+IL2+IL3+……+ILn
